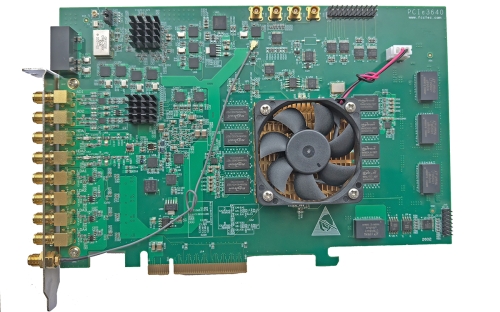

PCIe3640是高速同步数据采集和射频输出卡，采集AD指标14位，2通道同步采集，采样率每通道1.25GS/s，模拟输入带宽500MHz，2G样点硬件缓存FIFOs；PCIe3640具有射频模拟输出功能，2通道同步输出，射频DA指标16位，刷新率5G，输出缓存128K样点，可用作矢量信号发生器（VSG）；PCIe3640具有4路低速DAC，低速DAC指标16位，刷新率1M，输出缓存32K样点；高速采集、射频输出和低速DAC输出可以实现同步工作；PCIe3640 采用PCIe3.0 X8接口，到PC实时数据流到6GBytes/S。
通过高速盘阵，可实现6GB/s数据流实时采集、传输和写盘功能。
规格
型号 | PCIe3640 |
模拟输入 | |
分辨率 | 14位，无误码 |
采样率 | 每通道1GS/s |
通道数量 | 2通道同步采集 |
采样时钟 | 板上参考时钟/板外参考是时钟，跳线选择 |
板上时钟 | 基准时钟10M 类型：默认TCXO 温度稳定度：1PPM |
板外时钟 | 频率：10MHz,接插件：SMA, 耦合：AC ,电平：0.6Vpp~5Vpp正弦或方波 |
输入极性 | 单端输入 |
输入范围 | 1.1Vpp |
输入耦合 | AC，出厂设定，DC耦合联系我们 |
输入阻抗 | 50欧 |
模拟输入带宽 | -3db带宽：500M |
采集模式 | 触发模式：连续采集，触发采集，单触发 触发采集：触发事件采样起始点可以前移或后移，支持连续触发，触发长度受限硬件FIFOs。 |
触发源 | 触发源：外触发、内触发和通道触发 触发边沿：上升沿、下降沿 内触发：数字3.3V TTL输出，驱动能力10mA，SMA接插件 外触发：数字3.3V/5V TTL输入，高电平2.0V~3.3V，SMA接插件 脉宽16ns，频率≤10M |
硬件FIFOs | 2G样点 |
PCI-E实时数据流 | 6GBytes/s |
模拟输入接插件 | SMA |
射频输出 | |
DAC位数 | 16位 |
刷新率 | 5GS/s |
缓存长度 | 128K样点 |
通道数 | 2通道输出（相位和幅度相同） |
输出阻抗 | 50欧 |
输出范围 | 0.11Vpp~0.54Vpp |
低速模拟输出 | |
DAC位数 | 16位 |
刷新率 | 1M |
缓存长度 | 32K样点 |
输出范围 | +/-5V |
输出阻抗 | 小于1欧 |
通常规格 | |
板尺寸 | 205.5 mm（长） *135.7mm（宽） |
板卡功耗 | 12V 2.5A |
工作温度 | 0～50℃ |
存储温度 | -20℃~80℃ |
传输接口 | PCI-E x8接口 |
编程环境 | VC、LABVIEW、C# |
支持操作系统 | Windows 64位,LINUX（Ubuntu和KylinOS麒麟系统）联系我们 |
订购信息
PCIe3640 | PCIe接口,采集指标14位, 2通道,每通道1.25GS/s；射频输出16位，2通道，5G刷新率 |
